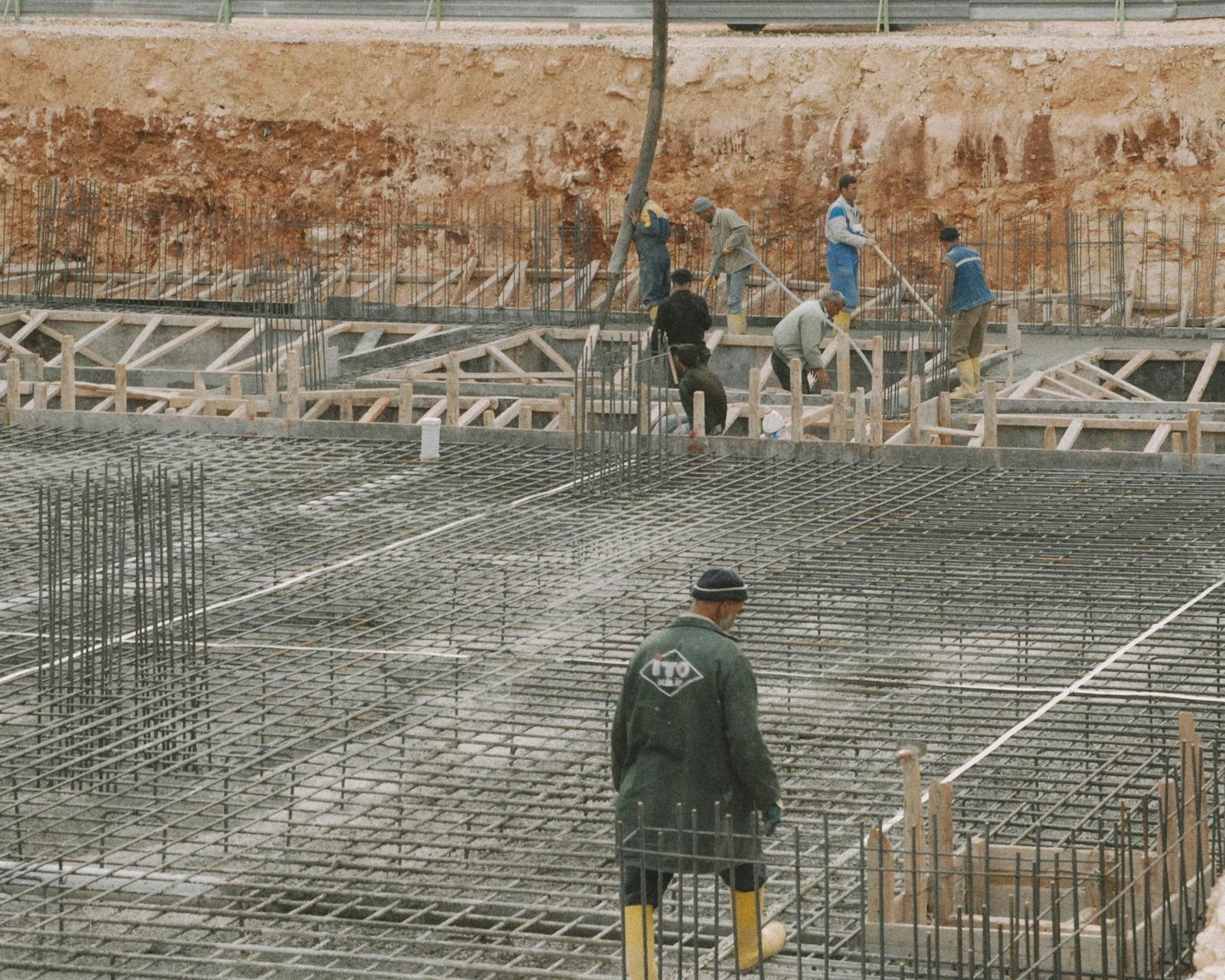

Армирование плиты под двухэтажный газобетон: схема, сечение, расчёт

В типовой смете на плитный фундамент под двухэтажный газобетонный дом 9×10 заложено 2,2 тонны арматуры. На наших объектах — 3,4–3,9 тонны. Разница 1,5 тонны = 110 000 ₽ в счёте, но за этими полутора тоннами стоит запас по продавливанию плиты в 1,7 раза и расчётный прогиб 1,8 мм вместо 4,1 мм. Это статья о том, как считается армирование плитного фундамента под двухэтажный газобетон по СП 63.13330.2018, что обязательно, а на чём подрядчики экономят с риском потом увидеть трещину в кладке. Мы используем расчёты по 19 объектам 2-этажных газобетонов с D400/D500 ЛСР толщиной 375 мм, плита 280–350 мм.

Зачем под 2 этажа особое армирование

Нагрузка от двухэтажного газобетона D500 375 мм на квадратный метр плиты — это около 3,2 т/м² (стены + 2 перекрытия + крыша + снеговая + полезная). Для одноэтажного газобетона того же сечения — 1,7 т/м². Разница почти в 2 раза. Плита 280 мм, которая «летит» под одним этажом, под двумя начинает работать на пределе расчётного изгиба:

• Изгибающий момент в пролёте под несущей стеной растёт в 1,8 раза
• Зона продавливания под колонной (или углом несущей стены) требует усиления — стандартного армирования сетками недостаточно
• Прогиб по центру пролёта без увеличения толщины и сечения арматуры выходит за пределы 1/200 по СП 63.13330.2018
• Касательные напряжения по периметру кладки удваиваются

Поэтому армирование под 1-этажный и 2-этажный газобетон — это не «одна сетка vs две сетки». Это совсем другая логика расчёта. И копировать схему с дома 8×8 в 1 этаж на дом 10×12 в 2 этажа — это лотерея.

Что говорит СП 63.13330.2018 по армированию плиты

Основной нормативный документ — СП 63.13330.2018 «Бетонные и железобетонные конструкции». Для монолитной плиты под малоэтажный дом действуют следующие требования:

• Минимальный процент армирования: 0,1% для растянутой зоны, 0,05% для сжатой. На практике берётся не менее 0,15% по обоим направлениям и слоям, для надёжности.
• Класс арматуры: А500С (горячекатаная или термомеханически упрочнённая) по ГОСТ Р 52544-2006. Можно А400 (АIII) — она проще варится, но слабее по пределу текучести (390 МПа против 500 МПа). На малоэтажке А500С — стандарт.
• Защитный слой: не менее 35 мм снизу плиты, 25 мм сверху и по бокам. Для условий ЛО (УГВ, цикл «мороз-оттепель») мы делаем 40 мм снизу — это страховка от коррозии арматуры.
• Шаг и сечение: подбирается по расчёту изгиба и продавливания, типовые значения — Ø10–14 с шагом 150–250 мм.
• Усиление в зонах продавливания: дополнительные стержни П-образного сечения вокруг точек концентрации нагрузки.

«Самая частая ошибка — это не „сечение Ø10 вместо Ø12". Это отсутствие защитного слоя. Видишь объект — арматура валяется прямо на плёнке, кубики стоят. Заливают — она снизу буквально торчит. Через 3–4 года в эту арматуру через микротрещины приходит вода с растворёнными солями, и через 7 лет несущая способность снизу падает на 25%. Внешне всё ещё „плита стоит". Внутри — деградация». — Евгений, технадзор.

Какой класс арматуры и почему именно А500С

На рынке Ленобласти для плитного фундамента используются три типа арматуры:

Тип	Предел текучести σт, МПа	Свариваемость	Цена за тонну, ₽ (06.2026)
А240 (АI)	235	хорошая	71 000
А400 (АIII)	390	хорошая	69 000
А500С	500	отличная	73 000

А500С даёт +28% к расчётной прочности по сравнению с А400. На плите 100 м² это означает либо ту же армировку с меньшим сечением (Ø12 А500С = Ø14 А400), либо ту же сечение с большим запасом. Цена за тонну выше всего на 6%, поэтому почти везде идёт А500С. Хомуты-связки между сетками — А240 Ø8, она легче гнётся и не нужна на изгиб.

Что не должно быть в смете: А400 «китайская» без сертификата, арматура с ржавчиной более 30% сечения, арматура с трещинами в местах загибов. Каждая партия должна сопровождаться сертификатом завода-производителя с указанием марки стали, плавки, химсостава. У нас закупки идут через «БМЗ» и «Северсталь-Метиз», сертификаты передаются заказчику вместе с журналом работ.

Сечение и шаг арматуры под 2-этажный газобетонный дом

Базовая схема армирования плиты 300 мм под 2-этажный газобетон D500 на грунт со средним R0 = 2,5 кгс/см²:

Нижняя сетка

• А500С Ø14 шаг 150 мм в продольном направлении
• А500С Ø14 шаг 150 мм в поперечном направлении
• Защитный слой 40 мм от подошвы плиты, контроль пластиковыми «звёздочками» с шагом 600 мм

Верхняя сетка

• А500С Ø12 шаг 200 мм в обоих направлениях
• Защитный слой 35 мм сверху, фиксаторы с шагом 800 мм

Связь сеток

• Хомуты А240 Ø8 шаг 400 мм по сетке (вертикальные «лесенки»)
• Под несущими стенами хомуты учащаются до шага 300 мм

Усиление в зонах продавливания

• Дополнительные стержни А500С Ø14 длиной 1 200 мм по 4 шт в каждом углу и под каждой колонной (если есть)
• Под несущими внутренними стенами — дополнительные продольные стержни Ø14 шаг 150 мм нижней сетки переходят в Ø16 на участке шириной 600 мм

Обвязка по периметру

• П-образный каркас по периметру из 4 стержней А500С Ø14 с хомутами Ø8 шаг 300 — это страховка против сколов кромок и распределения нагрузки от стены первого этажа

Защитный слой 40 мм — самая частая ошибка

Защитный слой — это толщина бетона от грани арматурного стержня до поверхности конструкции. По СП 63.13330.2018 для плиты на грунте — не менее 35 мм снизу. Мы делаем 40 мм для условий ЛО. Почему это критично:

• Защита от коррозии. Бетон М300 W6 F150 имеет щёлочную среду pH ≈ 12,5 — это защищает сталь от коррозии. Но через микротрещины (любой бетон со временем «дышит») влага с СО2 проникает к арматуре. Если защитный слой 20 мм — коррозия начнётся через 8–12 лет. Если 40 мм — через 50–80 лет.
• Огнестойкость. Защитный слой 40 мм держит REI 90 (90 минут огневого воздействия без потери несущей способности). 25 мм — только REI 30.
• Совместная работа арматуры и бетона: при тонком защитном слое адгезия слабая, расчётная схема нарушается.

Контроль защитного слоя на этапе вязки — обязательно. Мы ставим пластиковые фиксаторы «звёздочка» 40 мм снизу с шагом 600 мм, треножники под верхнюю сетку — с шагом 800 мм. После приёмки армокаркаса инспектор технадзора (наш Евгений или сторонний) делает 10 контрольных замеров штангенциркулем — фото в журнал работ.

Как считается общий вес арматуры на 100 м² плиты

Для плиты 10×10 толщиной 300 мм под 2-этажный газобетон D500 расчёт идёт так:

1. Нижняя сетка А500С Ø14 шаг 150 мм. Удельный вес арматуры Ø14 — 1,21 кг/пог.м. На плите 10×10 в одном направлении: 100 м длины / 0,15 м шаг × 10 м длина = 67 стержней × 10 м = 670 пог.м. То же по второму направлению — 670 пог.м. Итого 1 340 пог.м × 1,21 = 1 622 кг.
2. Верхняя сетка А500С Ø12 шаг 200 мм. Ø12 — 0,888 кг/пог.м. По 51 стержню × 10 м × 2 направления = 1 020 пог.м × 0,888 = 906 кг.
3. Хомуты А240 Ø8 шаг 400. Ø8 — 0,395 кг/пог.м. 25 рядов × 25 стержней × 0,5 м (высота × поправка) = 312 пог.м × 0,395 = 123 кг.
4. Усиление в зонах продавливания (4 угла + 2 внутренних несущих): ≈ 180 кг А500С Ø14.
5. Обвязка периметра: 40 пог.м × 4 стержня Ø14 = 160 пог.м × 1,21 = 194 кг.
6. Потери на нахлёсты и обрезы 8%: (1 622 + 906 + 180 + 194) × 0,08 = 232 кг.

Итого ≈ 3 250 кг арматуры на плиту 10×10 толщиной 300 мм под 2 этажа газобетона. Если у подрядчика стоит 1,9–2,3 тонны на 100 м² — это либо сетки в одном слое (запрещено по СП), либо Ø10 с шагом 250 мм, что по расчёту даёт прогиб 4–5 мм при допустимом 1,8 мм. На дистанции 5–7 лет такая плита под 2 этажа газобетона начинает выдавать трещины по углам кладки и в проёмах.

«Хочется, чтобы заказчики понимали: 1,5 тонны лишней арматуры — это 110–120 тыс. в смете. Это меньше, чем стоит одна переделка плиты с подъёмом дома. И именно это полтонны металла даёт дому 100 лет нормальной работы вместо 12 лет до первой трещины». — Валерий, прораб.

Хомуты, перевязка, обвязка по периметру

Что часто упускают в смете и в работе:

• Вязка вязальной проволокой 1,2 мм — а не сварка. Сварка снижает прочность арматуры в зоне шва на 15–20%, плюс зона термического разупрочнения. Вяжем крестовины проволокой в 2 оборота с обжимом.
• Хомуты-связки между сетками — не «пара штук для красоты». Шаг 400 мм по плите, 300 мм под несущими стенами. Без них верхняя сетка проседает от собственного веса на 8–12 мм и теряет расчётное положение.
• Обвязка по периметру — П-образный каркас из 4 стержней Ø14 с хомутами Ø8 шаг 300. Без него край плиты работает как «гладкая балка», что неправильно: стены газобетона стоят именно по краю и дают концентрированную нагрузку.
• Нахлёсты: при разном диаметре арматуры — не менее 40 диаметров для А500С (для Ø14 = 560 мм). Сварка нахлёстов запрещена по СП.

Контроль приёмки армокаркаса: чек-лист на 12 позиций

До заливки бетона на каждом нашем объекте проводится приёмка армокаркаса. Это акт скрытых работ с фото, который позже идёт в гарантийный пакет. Чек-лист:

1. Соответствие диаметра и шага проекту (выборочно 10 точек штангенциркулем и рулеткой)
2. Защитный слой снизу 40 мм (минимум 10 замеров в разных зонах)
3. Защитный слой сверху 35 мм
4. Защитный слой по торцу 50 мм
5. Состояние арматуры: отсутствие ржавчины более 30%, трещин в загибах
6. Сертификаты на партию (передаются заказчику)
7. Нахлёсты не менее 40 диаметров для А500С
8. Вязка в крестовинах: 100% узлов в зоне опор, не менее 70% — в пролёте
9. Усиление в зонах продавливания: углы, под несущими стенами
10. Обвязка периметра: 4 стержня Ø14 с хомутами Ø8 шаг 300
11. Закладные под коммуникации (канализация Ø110, вода, электрика) — установлены и закреплены
12. Фото каждого этапа в журнал работ (12–18 фото с разных ракурсов)

Если хотя бы один пункт «не сходится» — заливку отменяем. Этот подход спас уже не один объект: в 2024 в Васкелово мы переделывали полтора дня каркас, у которого защитный слой снизу был 18 мм. Если бы залили — через 6–8 лет коррозия съела бы 30% сечения нижней сетки.

Цены сметы по армокаркасу на плиту 100 м²

Позиция	Объём	Цена, ₽
Арматура А500С Ø14 (нижняя сетка + усиление)	1,9 т	139 000
Арматура А500С Ø12 (верхняя сетка)	0,95 т	69 000
Арматура А240 Ø8 (хомуты)	0,15 т	11 000
Вязальная проволока, фиксаторы пластиковые	—	9 000
Работа по вязке (5 чел × 4 дня)	—	62 000
Доставка металла на участок	—	14 000
Итого армокаркас	3,0 т	304 000

Это типовой армокаркас для плиты 100 м² под 2-этажный газобетон. Доля армирования в общей смете плиты — 30–35%. Если ваш подрядчик предлагает «весь армокаркас за 180 тыс. с материалом» — посмотрите спецификацию. Скорее всего, там 1,9–2,2 тонны арматуры вместо 3,0–3,3, и сечение Ø10–12 вместо Ø12–14.

Чтобы посчитать точный армокаркас под ваш проект и грунт — пришлите данные дома. По 2-этажному газобетону с плитой 100–140 м² — основная серия наших объектов в Колтушах, Гатчине, Тосне, Всеволожске. Все спецификации передаются заказчику в виде чертежей с расчётом.

Что забирают с собой клиенты

Каждый заказчик плиты под 2-этажный газобетон у нас получает пакет документов:

• Расчёт армирования с пояснительной запиской по СП 63.13330.2018
• Чертёж армокаркаса с шагом и сечением
• Сертификаты на партию арматуры (А500С) и бетона (М300 W6 F150)
• Акт приёмки армокаркаса с фотофиксацией
• Результаты испытания контрольных кубиков (28 суток)
• Гарантийный талон на 5 лет
• Журнал работ с погодными условиями каждого дня заливки
