Гидроизоляция под плитным фундаментом: нужна или нет — разбор по СП 28.13330

Прорабы старой школы делятся на две партии: одни считают, что бетон М300 W6 сам по себе водонепроницаем и никаких мембран снизу не надо, вторые льют плиту по двум слоям рубероида «как при Хрущёве». Оба подхода устарели. Современная гидроизоляция плитного фундамента — это не «слой битума ради галочки», а инженерная защита от трёх независимых рисков: капиллярная влага из грунта, фильтрационное давление грунтовых вод и пары почвенного газа. В Ленобласти, где уровень грунтовых вод весной поднимается на 0,5–1,5 метра по сравнению с летом, плита без правильной гидроизоляции через 5–7 лет начинает «потеть» снизу: газобетон над ней набирает влагу до 8–10% по массе и теряет 25–30% теплосопротивления. Ниже — нормативный подход, который мы применяем на 239 объектах с 2018 года.

Зачем нужна гидроизоляция снизу — три причины

Первая и самая физически ощутимая — капиллярный подсос. Любой бетон, даже плотный В22.5 W6, имеет открытую пористость 5–10%. Вода из грунта по этим капиллярам поднимается на высоту 30–40 см без всякого внешнего давления — за счёт смачивания стенок пор. Это значит, что нижняя треть плиты в любом грунте мокрая, и эта влага потом по бетону идёт в стену. Гидроизоляция снизу разрывает капиллярный канал.

Вторая — гидростатическое давление от грунтовых вод. Если УГВ выше подошвы плиты или совпадает с ней (типичная ситуация для Назии, Ломоносовского района, Курортного района весной), вода давит на плиту снизу с силой 1 тс на каждый метр столба воды. Бетон W6 выдерживает напор до 6 м, но любая микротрещина становится точкой фильтрации, и в подплитное пространство (там, где утеплитель или коммуникации) идёт вода.

Третья — почвенный радон и пары. По СанПиН 2.6.1.2523-09 в жилых домах ИЖС нормируется концентрация радона в помещениях до 200 Бк/м³. На землях с гранитной основой (Карельский перешеек, Приозерский район) почвенный газ — реальная история. Мембрана с заваренными швами под плитой блокирует поступление радона в дом снизу.

«Я долго работал по старой школе: рубероид в два слоя, и норм. Потом в 2019-м в одном доме под Ломоносовом вскрывали полы через 5 лет — рубероид рассыпался в труху, газобетон снизу мокрый, плита покрыта высолами. Переходили на профилированные мембраны и ПВП. С тех пор по этим объектам нет ни одной жалобы», — Валера, прораб.

Нормативная база: что обязывает СП и ГОСТ

В нормативке гидроизоляция плитного фундамента описана в нескольких документах, и они дополняют друг друга:

• СП 28.13330.2017 «Защита строительных конструкций от коррозии» — основной документ. Раздел 5.7 описывает гидроизоляцию подземных конструкций, выбор материалов в зависимости от категории воздействия среды.
• СП 250.1325800.2016 «Здания и сооружения. Защита от подземных вод» — для случаев с напорными грунтовыми водами.
• СП 71.13330.2017 «Изоляционные и отделочные покрытия» — технология устройства рулонных и мембранных гидроизоляций.
• ГОСТ 30547-97 — материалы для гидроизоляции, классификация ПВП, ТПП, ХПП.
• ГОСТ 26633-2015 — водонепроницаемость бетона по маркам W2–W20.

По СП 28.13330.2017 для жилых домов класса ответственности КС-2 (нормальный, по ГОСТ 27751-2014) при УГВ выше подошвы плиты гидроизоляция обязательна и относится к группе II–III (защита от напорных вод). При УГВ ниже подошвы — группа I (защита от капиллярной влаги), но всё равно гидроизоляция нужна.

Что мы кладём под плиту — пирог из 5 слоёв

На большинстве объектов в Ленобласти мы используем единый «пирог», который закрывает все три риска сразу. Снизу вверх:

1. Уплотнённый грунт или подбетонка. Это основание, на которое уже укладывается мембрана. Если грунт пучинистый — обязательная подбетонка из тощего бетона М100 толщиной 50–80 мм.
2. Геотекстиль 200 г/м² (Дорнит). Защищает мембрану от прокола снизу. По СП 71.13330.2017 — обязательный разделительный слой.
3. Профилированная мембрана PLANTER Standard или Tefond HP. Высота шипов 8 мм, выпуски наружу для пристенного дренажа. Работает как капиллярный разрыв и обеспечивает отвод воды.
4. Гидроизоляционная ПВП-мембрана 1,5 мм (на участках с УГВ выше подошвы плиты) с заварной швом, на участках с УГВ глубоко достаточно профилированной + слой ПЭТ 200 мкм.
5. Защитный слой геотекстиля 200 г/м² сверху мембраны — защита от прокола арматурой.

Поверх этого пирога заливается бетонная плита. По бокам и торцам плиты — обмазочная гидроизоляция на полимерцементной основе (Ceresit CR 65 или Технониколь Aquamast) в два слоя по 1,5 мм, либо рулонная наплавляемая (Техноэласт ЭПП) — это уже вертикальная гидроизоляция, чтобы предотвратить боковой подсос.

Сколько стоит правильная гидроизоляция

На плиту 100 м² в стандартной комплектации гидроизоляционный пирог обходится в 38–62 тысячи рублей в зависимости от УГВ и наличия радоновых рисков:

Слой	Расход на 100 м²	Стоимость материала	Работа
Геотекстиль 200 г/м² (нижний)	115 м²	15 000 ₽	3 500 ₽
Профилированная мембрана PLANTER	110 м²	23 000 ₽	5 500 ₽
ПВП-мембрана 1,5 мм (опционально)	110 м²	34 000 ₽	8 500 ₽
Геотекстиль 200 г/м² (верхний)	105 м²	13 500 ₽	3 000 ₽
Обмазочная по торцам плиты (2 слоя)	15 м.п.	8 500 ₽	4 500 ₽
Итого без ПВП-мембраны		60 000 ₽	16 500 ₽
Итого с ПВП-мембраной		94 000 ₽	25 000 ₽

Видно, что относительно полной стоимости плиты 100 м² (около 700–760 тысяч) затраты на гидроизоляцию — 10–17%. Это та статья, на которой подрядчики экономят в первую очередь, потому что заказчик не видит её после заливки. На наш взгляд, экономить на гидроизоляции — это закладывать капитальный ремонт через 5–10 лет, который обойдётся в 5–10 раз дороже самой гидроизоляции.

Когда достаточно профилированной мембраны, а когда нужна ПВП

Не каждому объекту нужен полный пирог с ПВП-мембраной 1,5 мм. Мы делим участки на три категории по гидрогеологии:

Низкая нагрузка по воде (категория I)

Участки с УГВ ниже 2 метров и без сезонных подтоплений. Типичные локации: Колтуши, Токсово, Юкки, Сертолово, Кавголово, центральная часть Приозерского района. Здесь достаточно профилированной мембраны с двумя слоями геотекстиля + обмазочной по торцам. Стоимость гидроизоляции 35–42 тыс. на плиту 100 м².

Средняя нагрузка (категория II)

Участки с УГВ 1–2 метра, возможны сезонные подъёмы. Гатчинский район, часть Тосненского, Ломоносовский. Здесь добавляем ПВП-мембрану 1,5 мм с заварным швом + дренаж по периметру плиты с выпуском в дренажный колодец. Стоимость 60–75 тыс.

Высокая нагрузка (категория III)

УГВ выше или совпадает с подошвой плиты, низменности с весенними подтоплениями. Назия, Шлиссельбург, низины Кировского района, Курортный весной. Здесь полный пирог + дренажная подушка под плитой 200 мм щебня по геотекстилю + кольцевой дренаж с насосной откачкой. Стоимость 95–140 тыс., и иногда мы вообще отказываемся от плиты в пользу буронабивных свай с ростверком.

На объекте в Назии в 2024-м у нас была категория III: УГВ 0,4 м весной, торф 1,8 м. Сделали выторфовку до материка, насыпали 1,8 м песка средней крупности с трамбованием, поверх — щебень 200 мм по геотекстилю, потом ПВП-мембрана 2 мм с заварными швами (свариваем фен-горелкой с проверкой на герметичность сжатым воздухом), и только потом плита 300 мм. Дом стоит второй год — сухой, по геодезии осадка 4 мм, в норме.

Типичные ошибки бригад, которые мы переделываем

Когда к нам обращаются после других подрядчиков — обычно жалобы одного типа: «через 3–5 лет сыро в доме». Разбираем — и видим одни и те же ошибки в гидроизоляции:

1. Рубероид в два слоя без обмазки швов. Стыки рулонов не заварены, через них фильтруется вода. К 5-му году рубероид становится хрупким и рвётся при усадке плиты.
2. Профилированная мембрана шипами вниз. Шипы создают воздушный зазор и должны смотреть от плиты в грунт. Если положить шипами вверх — мембрана работает не на дренаж, а на прокол арматурой при заливке.
3. Геотекстиль отсутствует. Бетон проникает между шипами мембраны и блокирует их, гидроизоляция превращается в обычную плёнку.
4. Швы мембраны не проклеены. ПВП должна свариваться феном или ультразвуком, нахлёст 80–120 мм, с контролем испытательным давлением 0,2 МПа. Большинство бригад просто кладут с нахлёстом 100 мм без заварки.
5. Нет вертикальной гидроизоляции торцов. Бок плиты остаётся открытым, грунтовая влага идёт сбоку по капилляру в кладку.
6. Дренаж проектируется как обмен опытом, а не как инженерная задача. Дренаж должен иметь уклон 0,5–1% к коллектору, перфорированную трубу 110 мм, оборачивание геотекстилем 200 г/м² и засыпку фракционным щебнем 20–40 мм. Без любого из этих компонентов не работает.

Технология укладки на объекте — пошагово

Чтобы было понятно, как это выглядит на стройке, опишем стандартный процесс на нашем объекте. Допустим, плита 8×10, категория I (моренный суглинок, УГВ 2,5 м):

День 1: разработка котлована глубиной 60 см с уклоном дна 1% к одному углу для отвода воды на случай дождя. Дно зачищается до плотного грунта.

День 2: укладывается ПГС подушка 300 мм слоями по 100 мм с трамбованием виброплитой ВУ-100 (масса 100 кг) до коэффициента уплотнения Ку 0,95. Контроль уплотнения — динамическим плотномером ZFG (одно измерение на 25 м²).

День 3 утро: расстилаем геотекстиль Дорнит 200 г/м² с нахлёстом 150 мм. Закрепляем точечно строительными скобами по периметру, чтобы не сдвинулось ветром.

День 3 после обеда: укладываем профилированную мембрану PLANTER Standard 0,5 мм шипами вниз. Нахлёст рулонов 200 мм по разметке. По периметру делаем подъём мембраны на 150 мм выше плановой отметки верха плиты — для перехода в вертикальную гидроизоляцию торца.

День 4 утром: укладываем второй слой геотекстиля сверху мембраны. Это защита от прокола арматурой и распределение точечной нагрузки.

День 4: монтаж опалубки по периметру (фанера ламинированная 18 мм). Опалубка обмазывается изнутри гидроизоляционным составом перед заливкой бетона.

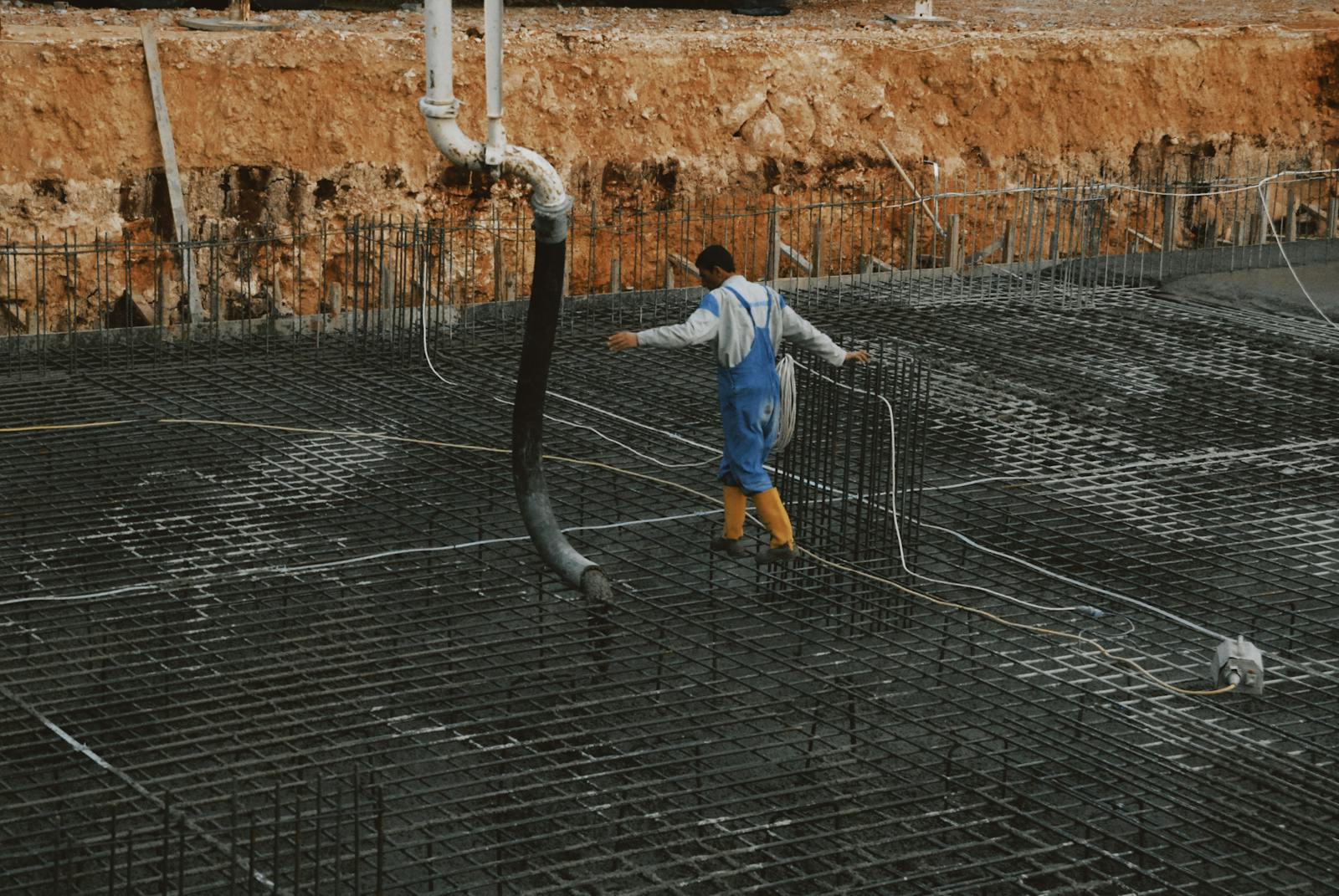

День 5–7: армокаркас, двойная сетка А500С Ø12 с защитным слоем 40 мм снизу (используем пластиковые фиксаторы, не куски арматуры).

День 8: заливка бетона М300 W6 F150. После заливки укрываем плёнкой и брезентом — поддержание влажности первые 7 суток по СП 70.13330.2012 п. 5.11.

День 15: демонтаж опалубки. Сразу обмазываем торцы плиты обмазочной гидроизоляцией Ceresit CR 65 в два слоя с интервалом 4 часа. Подъём вертикальной гидроизоляции до уровня будущего цоколя.

День 16–17: монтаж пристенного дренажа (если по проекту нужен) с перфорированной трубой 110 мм, обёрткой геотекстилем и засыпкой щебнем 20–40 мм. Выпуск в дренажный колодец 1000 мм.

День 18: обратная засыпка пазух котлована. Сначала послойная засыпка песком средней крупности с трамбованием, потом — местный грунт с верхним слоем для отмостки.

«Самое уязвимое место — стык вертикальной и горизонтальной гидроизоляции. Если на углах плиты не сделать переход в виде „мансардочки“ (загиб мембраны вверх с заварным швом), там через 3–4 года появится фильтрация. Поэтому у нас по проекту всегда выпуск горизонтальной мембраны на 150 мм вверх по торцу — потом она сваривается с вертикальной обмазкой через грунтовку», — Евгений, технадзор.

Когда экономить можно, а когда нельзя

На дачном домике 6×6 для летнего проживания на песчаном грунте Карельского перешейка с УГВ 4 м гидроизоляция действительно может быть упрощённой: профилированная мембрана PLANTER + один слой геотекстиля сверху, без ПВП и без обмазки торцов (если будет ленточное опирание стены, а не плита-цоколь). Это снижает стоимость с 38–62 тысяч до 22–28 тысяч.

На капитальном доме для круглогодичного проживания с тёплыми полами поверх плиты — экономить нельзя ни на одном слое. Здесь работает правило: тёплый дом + неполная гидроизоляция = конденсат внутри пирога утеплителя, и через 3–5 лет тёплый пол начинает гнить, газобетон тянет влагу из стяжки, появляются грибок и высолы.

Отдельный случай — УШП (утеплённая шведская плита). Здесь гидроизоляция комбинируется с утеплителем ЭППС 100–150 мм снизу, который сам по себе работает как капиллярный разрыв и пароизоляция. Но ПВП-мембрана под ЭППС нужна на пучинистых грунтах: иначе теплоизолятор может потечь от боковых вод. Подробно про УШП разбирали отдельно.

Как проверить гидроизоляцию у подрядчика

Если вы уже подписали договор и хотите контролировать процесс, попросите подрядчика показать:

1. Паспорта качества на мембраны (профилированная, ПВП — должны соответствовать ГОСТ 30547 или ЕТА для импортных)
2. Сертификат соответствия пожарной безопасности (для домов класса Ф1)
3. Журнал производства работ с актами скрытых работ — отдельный акт на укладку гидроизоляции под плитой
4. Фотофиксацию каждого слоя пирога: грунт → геотекстиль → мембрана → второй геотекстиль
5. Спецификацию проекта с указанием марок материалов и схемы укладки

На наших объектах акт скрытых работ по гидроизоляции — обязательный документ, который заказчик подписывает до начала армирования. Если что-то делается не по проекту, у заказчика есть точка контроля.

Гидроизоляция и срок службы фундамента

По СП 28.13330.2017 расчётный срок службы плитного фундамента жилого дома при правильной гидроизоляции — 100–150 лет. Это не маркетинговая цифра, а ресурс бетона В22.5 W6 F150 в условиях нормального гидрорежима. При плохой гидроизоляции этот срок сокращается до 30–50 лет за счёт коррозии арматуры, выщелачивания цементного камня и циклических замерзаний влаги в порах бетона.

На осмотре объекта 2017 года в Гатчине (наш первый сданный плитный фундамент с полной гидроизоляцией) в 2024-м мы делали контрольное вскрытие пол-метра грунта у торца. Мембрана PLANTER без повреждений, обмазочная гидроизоляция Ceresit CR 65 на торце — без трещин и отслоений, бетон сухой. Семь лет под землёй — состояние как новое. По нашим расчётам, при таком темпе деградации фундамент простоит 120–140 лет.

Гидроизоляция в смете СК «Юрьевич»

В нашу смету гидроизоляция всегда вписана отдельной строкой с указанием материалов и расхода. Это не «общестроительная работа», которую можно сократить. Если заказчик настаивает на упрощённой гидроизоляции (например, отказывается от ПВП на участке категории II), мы документируем это отдельным дополнительным соглашением с указанием рисков. По нашей практике, такие отказы случаются у одного заказчика из тридцати, и за 8 лет ни один из них не вернулся с жалобой — потому что мы заранее объясняем, что произойдёт через 5–7 лет.

Получить смету с детализацией по гидроизоляции для вашего объекта можно по этой форме. По вашему адресу мы определяем категорию гидрогеологии, выбираем подходящий пирог и указываем расход материалов с ценами на актуальную дату. Если на участке нужна геология — рекомендуем партнёрскую компанию, которая делает 3 скважины 6 м за 28–35 тысяч в Ленобласти.

Кейс 1: Колтуши, дом 9×11, гидроизоляция категории II

Февраль 2023 года. Участок 12 соток на восточном склоне Колтушской возвышенности. Геология показала: 0,3 м растительный слой, 0,8 м моренный суглинок плотный, ниже — моренный суглинок пучинистый до 4,5 м, материковая морена. УГВ — 1,7 м от поверхности летом, 0,9 м весной. Дом — двухэтажный газобетон D500 375 мм с деревянным перекрытием, по плану — тёплый пол водяной в первом этаже.

Гидроизоляционный пирог: подбетонка М100 толщиной 60 мм (для выравнивания дна котлована), геотекстиль Дорнит 250 г/м², профилированная мембрана PLANTER Standard 0,5 мм, ПВП-мембрана 1,5 мм с заварным швом (нахлёст 100 мм, контроль герметичности сжатым воздухом 0,2 МПа), геотекстиль 200 г/м² поверх ПВП. По бокам — после демонтажа опалубки обмазка Ceresit CR 65 в два слоя + рулонная Техноэласт ЭПП наплавляемая на 1 м вверх. Пристенный дренаж 110 мм с выпуском в дренажный колодец 1000 мм на отметке -1,8 м.

Стоимость гидроизоляционных работ — 78 200 ₽ при общей цене плиты 305 мм 745 000 ₽. Это 10,5% бюджета. Через 17 месяцев эксплуатации (с тёплым полом и круглогодичным проживанием) — никаких признаков влаги ни в кладке, ни в стяжке, ни в подплитной пазухе. Контрольное вскрытие отмостки в одном месте показало мембрану в идеальном состоянии. На вопрос «можно ли было сделать дешевле» отвечаем: можно было сэкономить 35 тыс. на ПВП, но через 5–7 лет цикличного подъёма УГВ к мембране стяжка тёплого пола начала бы накапливать влагу, и КПД отопления упал бы на 8–12%.

Кейс 2: Назия, плита по сваям через торф 2,1 м

Июль 2024 года. Низменность у Назии, торф со степенью разложения 45% толщиной 2,1 м, под ним — болотистая глина, материковый суглинок на 4,8 м. УГВ — 0,3 м весной, 0,7 м летом. Любая гидроизоляция «снизу» здесь не справится без полного устройства основания.

Решение: выторфовка до материкового суглинка (2,1 м × 110 м² = 230 м³ торфа на полигон), замена песком средней крупности до отметки -0,5 м, поверх 200 мм щебня 20–40 мм по геотекстилю 300 г/м². Затем ПВП-мембрана 2 мм с заварными швами по всей площади и подъёмом 200 мм на торцах, поверх ещё один слой геотекстиля 200 г/м², потом плита 300 мм с двойной арматурой А500С Ø14 шаг 150. По бокам после демонтажа опалубки — три слоя обмазки полимерцементной + два слоя Техноэласта наплавляемого. Кольцевой дренаж 160 мм с насосной откачкой к ливневой канализации (на участке не было самотёчного выпуска).

Общая стоимость гидроизоляционных и подготовительных работ — 410 000 ₽. Полная стоимость плиты 100 м² на этом участке — 1 240 000 ₽ против 720 тыс. в стандартной геологии. То есть «торфяной коэффициент» — 1,72. Заказчик принял цену, потому что альтернатива (сваи + ростверк + утеплённая нижняя плита) обошлась в 1 380 тыс. с худшей теплотехникой пола первого этажа.

Что меняется в гидроизоляции от региона ЛО

В разных районах Ленобласти типовая схема гидроизоляции имеет нюансы. Кратко по основным:

• Курортный (Сестрорецк, Зеленогорск) — пески крупные, УГВ глубоко. Категория I, упрощённый пирог. Радоновые риски средние, мембрану с заваркой ставим.
• Всеволожский (Юкки, Сертолово, Кавголово) — камовые пески и супеси. Категория I, дренаж не нужен. Стандарт: профилированная мембрана + два слоя геотекстиля.
• Всеволожский (Колтуши, Разметелево) — пучинистые суглинки. Категория II. Обязательна утеплённая отмостка с ЭППС 100 мм + пристенный дренаж.
• Всеволожский (Лесколово, Гарболово) — торфяники в депрессиях. Категория III, полная гидроизоляция + замена грунта.
• Гатчинский — карбонатные глины, средняя пучинистость. Категория II. Дополнительно стоит проверить агрессивность подземных вод по СП 28 (карбонатные грунты иногда дают слабощелочную среду, нужны соответствующие материалы).
• Тосненский — пески, иногда супеси. Категория I в основном.
• Кировский (Назия, Мга) — болотистые низины. Категория III.
• Приозерский — пятнистая геология. От I до III в зависимости от участка, нужна геология.
• Ломоносовский — глинисто-песчаные. Категория II.

Современные альтернативы рулонной гидроизоляции

Помимо традиционного пирога с ПВП-мембраной существует несколько альтернатив, которые мы периодически используем по специальным запросам:

Проникающая гидроизоляция (Пенетрон, Hydrotex)

Состав на цементной основе, который наносится на верхнюю поверхность бетона и проникает в капилляры, кристаллизуя их. Не заменяет горизонтальную мембрану под плитой, но усиливает водонепроницаемость самой плиты. Расход — 1,5 кг/м², стоимость материала 380 ₽/м². Имеет смысл на объектах с высоким УГВ как дополнительная защита.

Бентонитовые маты Voltex

Маты из гранул натриевого бентонита между двумя слоями геотекстиля. При контакте с водой бентонит набухает в 14 раз, создавая водонепроницаемый слой. Стоимость 480 ₽/м². Особо хорош на участках с агрессивной подземной водой (сульфаты, хлориды) — бентонит инертен. Минус: чувствителен к статике, между геотекстилями могут образоваться пустоты.

Жидкая резина (битум-каучуковая мастика напыляемая)

Технониколь Master Bitumen LB или аналоги. Наносится распылителем, образует бесшовную гидроизоляцию толщиной 2–4 мм. На горизонтальной плите снизу применяется редко из-за сложности нанесения, но отлично для вертикальной гидроизоляции торцов плиты — заменяет 2–3 слоя обмазки одной операцией.

Полимочевина

Двухкомпонентный состав на основе изоцианатов. Полимеризуется за 30 секунд после смешивания, образуя эластичную мембрану толщиной 1,5–3 мм с уникальными механическими свойствами (растяжение до 400% без разрыва). Стоимость 1 200–1 800 ₽/м². Применяется для премиальных объектов или для гидроизоляции, доступной для обслуживания без её замены 50+ лет.

Что говорит опыт 239 объектов

За 8 лет работы у нас не было ни одного гарантийного случая по протечкам через подплитную гидроизоляцию. Был один случай с фильтрацией через торец плиты в Гатчине (2020 год): обмазочная гидроизоляция Ceresit CR 65 нарушилась при обратной засыпке из-за того, что бригада засыпала пазухи местным грунтом с щебнем, который повредил гидроизоляционный слой при трамбовании. Гарантийный ремонт обошёлся нам в 22 тысячи (вскрытие, переустройство гидроизоляции, обратная засыпка чистым песком). После этого случая мы стандартом сделали обратную засыпку пазух песком средней крупности минимум на 60 см от плиты, и только потом — местный грунт.

На объектах 2017–2019 годов, которым уже 6–9 лет, в порядке инициативного контроля мы делали выборочные вскрытия отмостки и обнажение торцов плиты у 5 заказчиков. Все мембраны (профилированные и ПВП) в идеальном состоянии. Это лучшая иллюстрация того, что правильно сделанная гидроизоляция переживает не одного владельца дома.
